柴油發電機組交流勵磁機

      1.基本結構

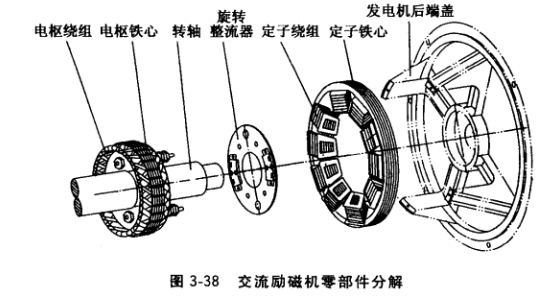

交流勵磁機是一臺轉樞式三相交流發電機，即感應三相交流電的電樞在轉子上，磁極鐵心在定子上。其零部件分解如圖3-38所示。

      (1)電樞。包括電樞鐵心、電樞繞組、三相旋轉整流器。

      ①電樞鐵心。它是交流勵磁機電樞磁路部分。鐵心由外圓周均布有若干槽的電樞沖片疊裝而成，槽的數量及槽形尺寸、鐵心長度按設計規定。沖片材料為厚0.5mm硅鋼片。

      ②電樞繞組。它是交流勵磁機電樞中感應三相交流電壓部分。繞組為單層疊式，由高強度聚酯漆包圓銅線繞制而成。繞組按設計規定嵌裝在電樞鐵心槽中，接成三相星形。

      ③旋轉整流器。其作用是把電樞繞組感應的三相交流電整流成直流電，輸人發電機轉子磁極繞組。常見的結構有兩種：一是由6個旋轉整流管固定在圓形絕緣板上，形成三相全波整流；二是由正極性三相旋轉半整流橋和反極性三相旋轉半整流橋各一個，對稱固定在圓形絕緣板上，形成三相全波整流器。由于第二種結構可靠性高，安裝、接線方便，因而得到更廣泛采用。作為旋轉整流器的過電壓保護，常在其直流端F1和F2之間并聯過壓保護電阻。

     （2）定子。包括定子鐵心和定子繞組

      ①定子鐵心。它是交流勵磁機磁極主磁路部分，幾乎都為凸極式。鐵心沖片材料有兩種，一種是導磁性能好的硅鋼片，但需在定子鐵心的極身上鑲裝1?2個永久磁鋼，方可維持定子鐵心剩磁磁場。另一種是厚1mm薄鋼板（Q235-A）,其有良好維持剩磁場能力，有利于交流勵磁機可靠自勵建立電壓。

     ②定子繞組。在定子繞組中流過直流電流（交流勵磁機勵磁電流），定子鐵心中建立磁 場。繞組由高強度聚酯漆包圓銅線在線圈框架上繞制而成，然后套于定子鐵心磁極上，并用銷釘固定。定子繞組應正確連接，使所有相鄰磁極的極性形成N、S、_N、S……

      2.工作原理

      交流勵磁機的原理電路如圖3-39所示。交流勵磁機電樞與發電機轉子同軸安裝，由內燃機驅動發電機轉子旋轉至空載轉速，依靠交流勵磁機定子鐵心剩磁磁場，電樞繞組感應三相交流電，經旋轉整流器整流成直流電，輸入發電機轉子磁極繞組，增強轉子主磁場，提高發電機定子主繞組或副繞組電壓。該電壓作為交流勵磁機的勵磁電源，增大交流勵磁機定子繞組電流（交流勵磁機勵磁電流），電樞繞組感應的三相交流電壓迅速提高，以滿足發電機建立額定電壓所需的勵磁電流。

      為了提高無刷三相交流發電機的動態性能及動態負載時電壓反應速度，可在交流勵磁定子磁極增設一套復勵繞組，其復勵電源來自與發電機定子三相輸出線串聯的電流互感器的副繞組電流整流后的直流電流，該電流與發電機負載電流成線性比例關系。只要發電機有負載電流，交流勵磁機定子復勵繞組中便有相應的直流電流（復勵電流），起復勵作用。
