1.繞組基本數據

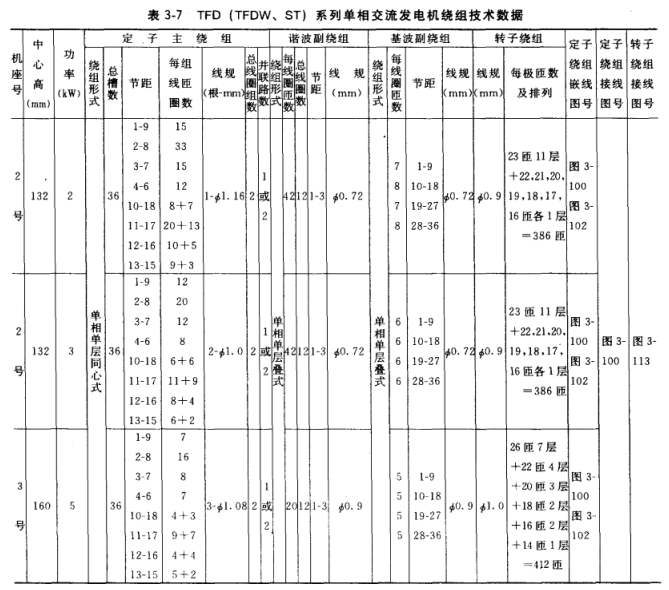

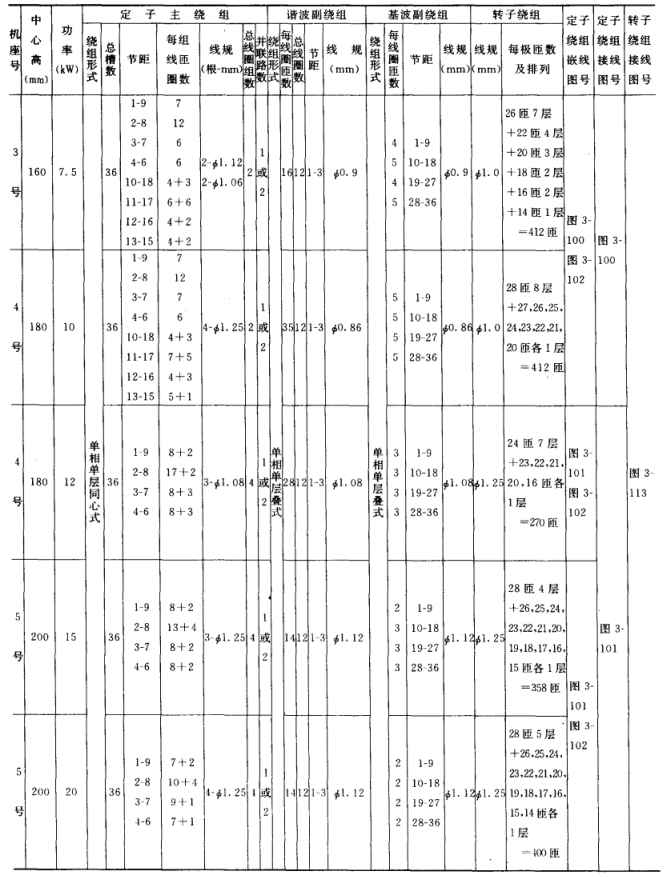

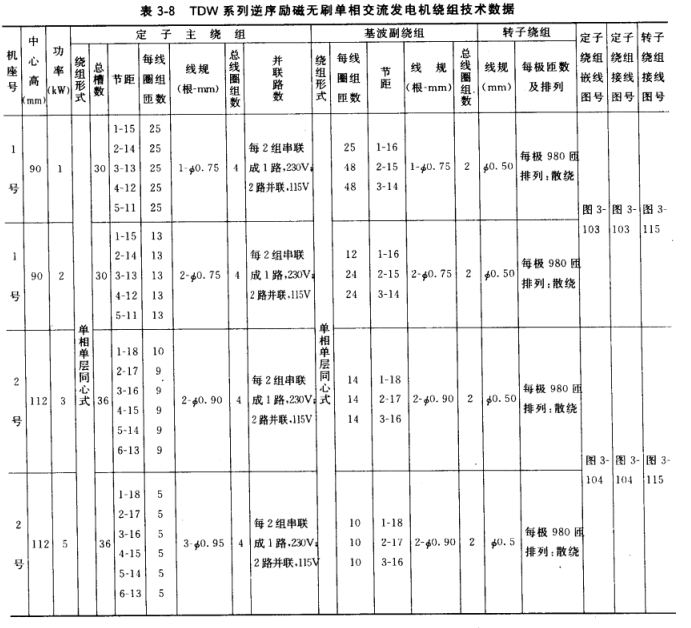

單相交流發電機定子繞組一般為單層同心式，繞組一般采用漆包圓銅線繞制。修理時根據交流發電機的型號、規格，從相應的表3-7、表3-8中査找或采用實測法確定線規，實測方法同三相交流發電機。每相線圈組數等于發電機極數。每個線圈匝數、每極繞組槽數q、 每次連繞線圈組數的確定同三相交流發電機。單相交流發電機繞組為同心式，修理時必須拆出一個線圈組，認真清點該線圈組中各線圈始邊和末邊所在的槽位，以確定節距，如1-9,2-8、3-7。

2.繞線模

單相發電機定子繞組繞線模芯見圖3-172a (每極繞組槽數q=3),有關尺寸計算如下：

(1)繞組寬度。Al,A2, A3按上述三相交流發電機A的計算式計算，其中y值應按實測的y1、y2、y3值代入公式計算。

(2)繞組長度。按以下式子計算：

L1=對應A1線圈沿定子鐵心軸向

長度=ι+ 2B(mm)式中，ι為定子鐵心長度; B取 8?12,按小功率發電機取小值.大功率發電機取大值的原則選取。

L2 =對應A2線圈沿定子鐵心軸向長度=L1+2C(mm) (C為定子槽平均寬度)

L3 =對應A3線圈沿定子鐵心軸向長度=L2 + 2C

(3)繞組端部半徑。按以下式子計算：

R1 取3，R2 = R1 + C, R3 = R2 + C

(4)繞線模槽寬度=定子槽平均寬度C。繞線模結構見圖3-172,繞線槽尺寸按上述計算值制作。繞線模由繞線槽和隔板組合而成，繞線槽數=q×連繞線圈組數。繞線模中央開有方孔，方孔尺寸應與繞線機上的方形軸尺寸相符。

3.繞組繞制

繞線準備工作同三相交流發電機。繞線方法如下：

(1)使計數器回零。按圖紙規定的線規和并繞根數，從第1繞線槽開始繞線，每槽按圖紙規定的匝數繞線，核對計數器上的讀數是否符合圖紙規定。

(2)在進行2個或多個線圈組連繞時，一般第1線圈組繞線順序從內圈到大圈，則第2線圈組繞線順序應從大圈到內圈，第3、4線圈組繞組順序重復第1、2線圈組，其余類推。

(3)繞副繞組和抽頭繞組時，各繞組始、末線端必須套上明顯標志，作為下道工序接線的依據。

(4)繞線過程不可損傷電磁線絕緣。繞線應整齊，繞好的各槽線圈直線段和端部應采用繩帶綁扎，以免松散。
